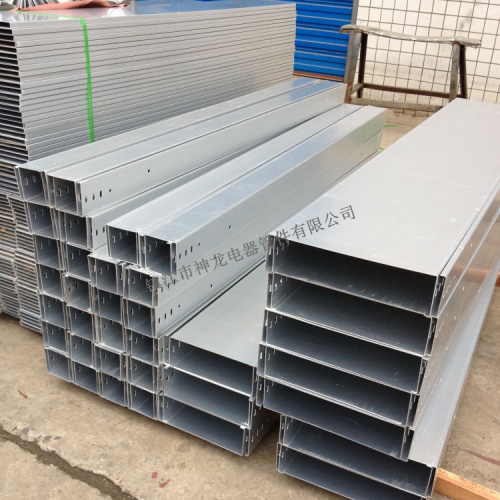

大跨距槽式橋架室內安裝需注意的五點
發布時間：2021/3/11 8:58:03 來源:m.delixifc.com 作者：鎮江市神龍電器管件有限公司
摘要：大跨距槽式橋架從室外進入建筑物內時，外緣坡度不得小于1/100，與電力設備交叉時，交叉過程中凈距不小于0.5米。兩組大跨距槽式橋架平行于同一高度敷設時，中間凈距不得小于0.6米。
1、大跨距槽式橋架從室外進入建筑物內時，外緣坡度不得小于1/100。
2、大跨距槽式橋架與電力設備交叉時，交叉過程中凈距不小于0.5米。
3、兩組大跨距槽式橋架平行于同一高度敷設時，中間凈距不得小于0.6米。
4、在平行圖上畫出橋架的路線圖，標明橋架的起點、終點、彎點、分支點和升降點的坐標或定位尺寸，標出高度，如果能夠畫出橋架軸側的路線圖，資料的統計將更加準確。
5、大跨距槽式橋架支撐點，例如立柱、托臂或無標度支座，構架的間距，安裝方式，型號規格，高度，可以同意在平面上列出說明，也可以分段標明，并用不同的剖面圖、單線圖或大樣圖來表示。
6、大跨距槽式橋架內纜線垂直敷設時,在纜線的上端和每距離1.5米處應固定在橋架的支架上，水平敷設時，在纜線的首、尾、轉彎及每距離3~5米處進行固定。
